Adaptateur à aiguille pour pompe à shock | Pressurisation IFP et bladder
Adaptateur à aiguille pour pompe à shock | Pressurisation IFP et bladder
Impossible de charger la disponibilité du service de retrait

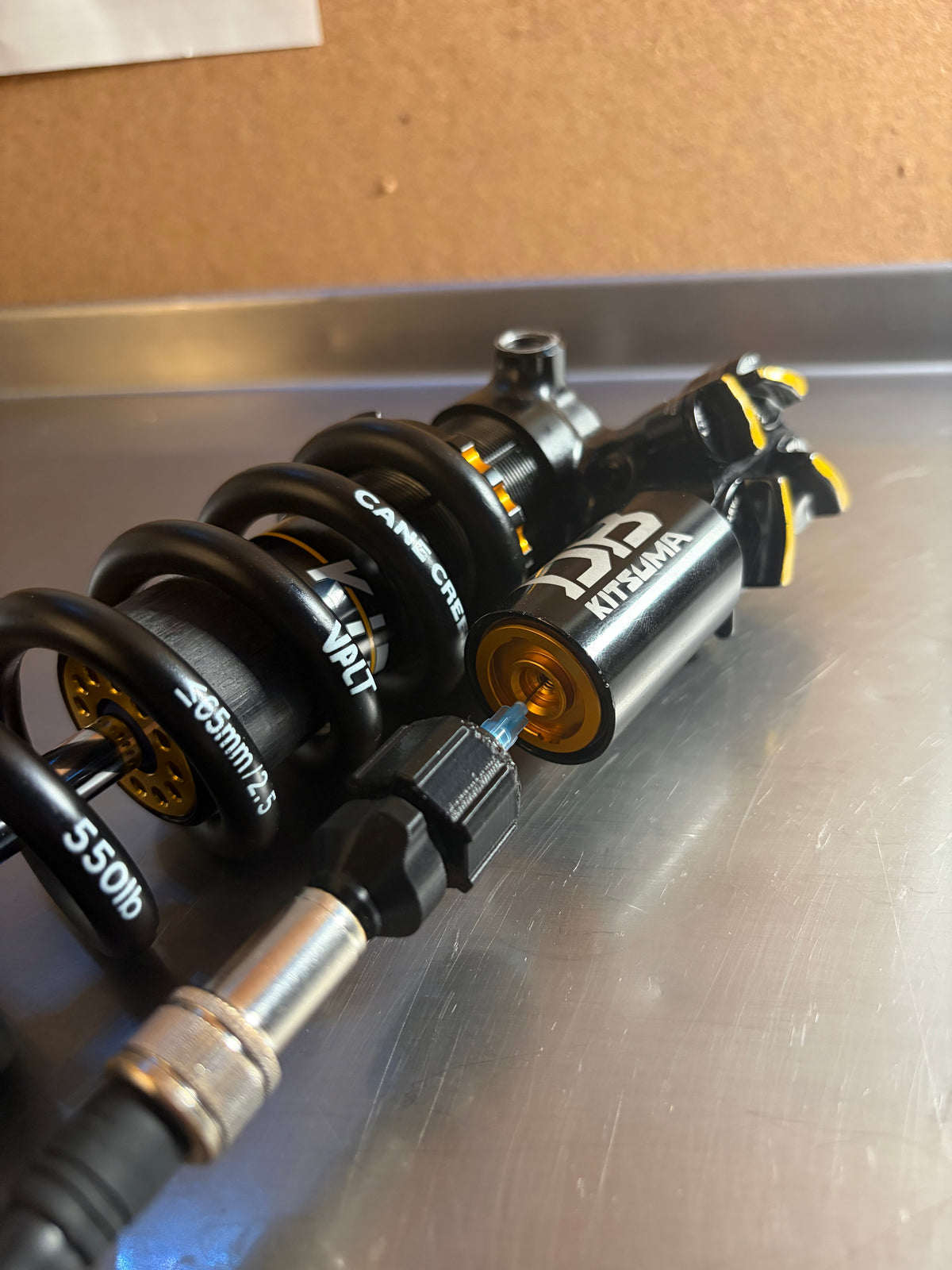

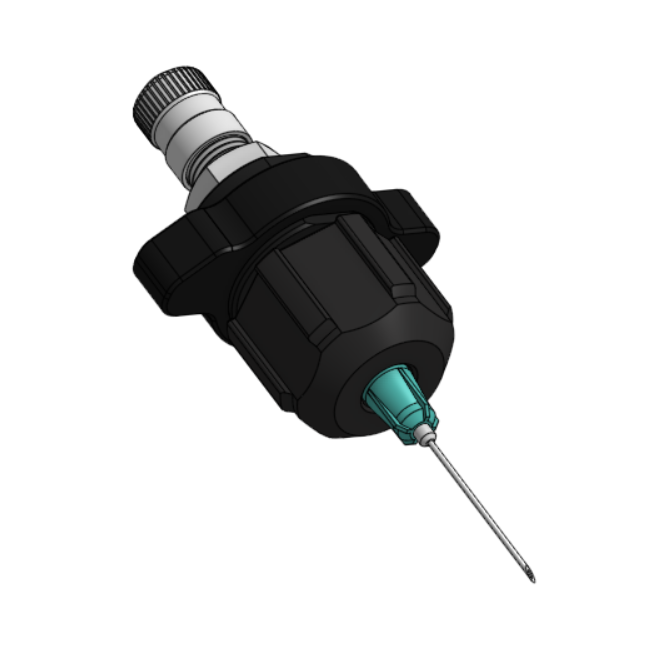

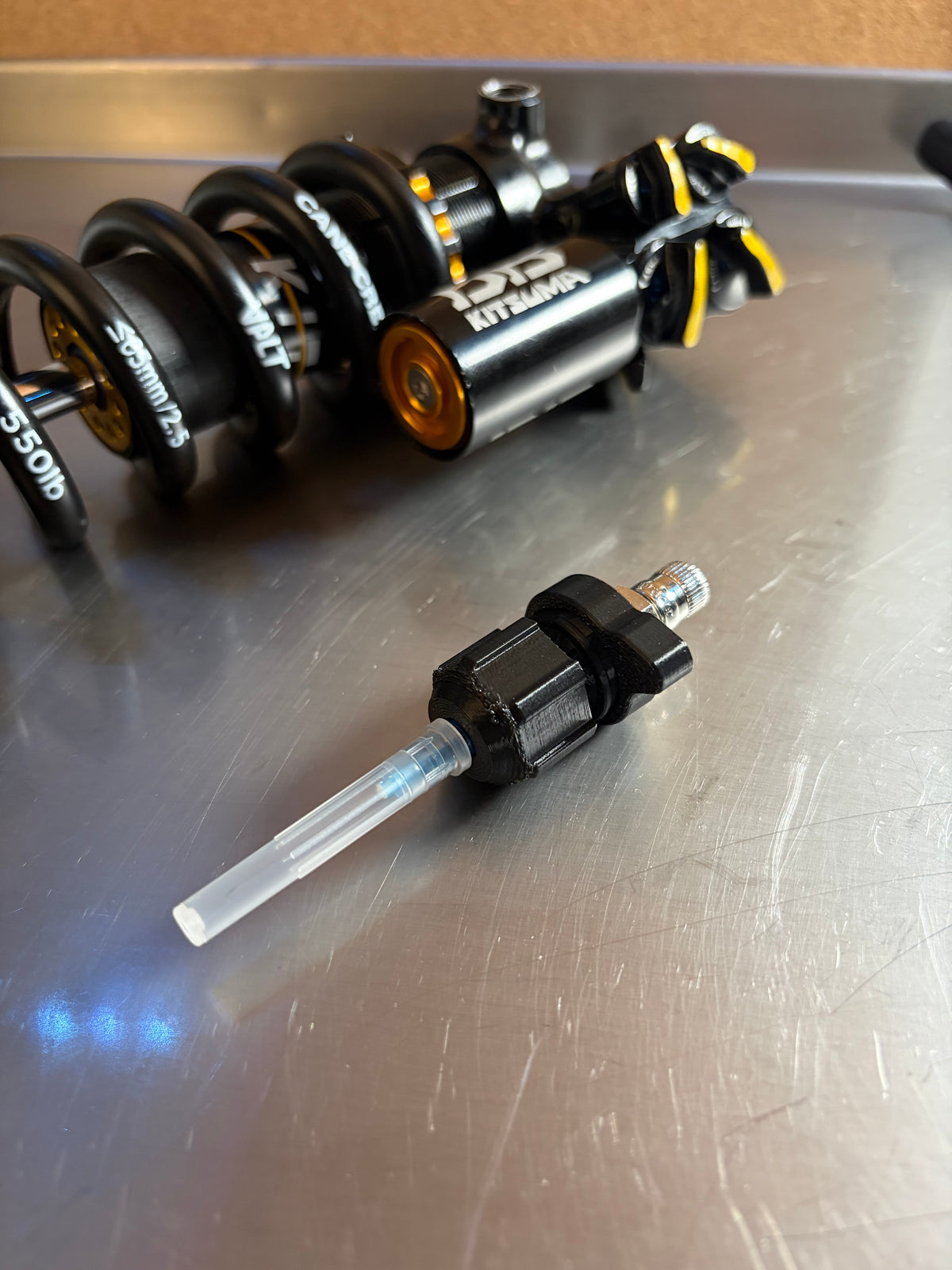

Outil léger de pressurisation à aiguille pour charger la chambre IFP / bladder à travers le bouchon de caoutchouc (pellet), sur les suspensions qui demandent ce type d'entretien. Offert en version Deluxe avec filets de pompe à shock en acier inoxydable et en version Home Mechanic (Lite).
Ça marche avec la pompe à shock que tu as déjà. La même pompe qui te sert à ajuster ta fourche se visse directement sur l'outil. Pas de bonbonne d'azote, pas de régulateur, rien de compliqué à monter : c'est essentiellement un adaptateur de pompe à shock pour la pressurisation à aiguille.
⚠️ Pour relâcher la pression : débranche la pompe à shock avant
L'outil est livré sans valve Schrader interne, et c'est voulu : il ne retient jamais la pression.
Gonfler, c'est simple : la pression monte tranquillement et tu la contrôles. C'est de piquer dans une chambre qui tient déjà de la pression qui demande de l'attention. Avec la pompe débranchée, cette pression sort sans problème par le bout ouvert. Avec la pompe branchée, elle n'a nulle part où aller et l'outil peut voir toute la pression de la chambre d'un coup, au-dessus de sa cote.
Donc relâche la pression avec la pompe débranchée, ou avec une aiguille seule. Et ne branche jamais l'outil sur une chambre au-dessus de sa cote.
Deluxe vs. Home Mechanic (Lite)
La différence est dans les raccords.
Sur la version Deluxe, les filets Schrader où la pompe à shock se branche sont en acier inoxydable. C'est la connexion que tu fais et défais le plus souvent, donc c'est celle qui gagne le plus à être en métal.

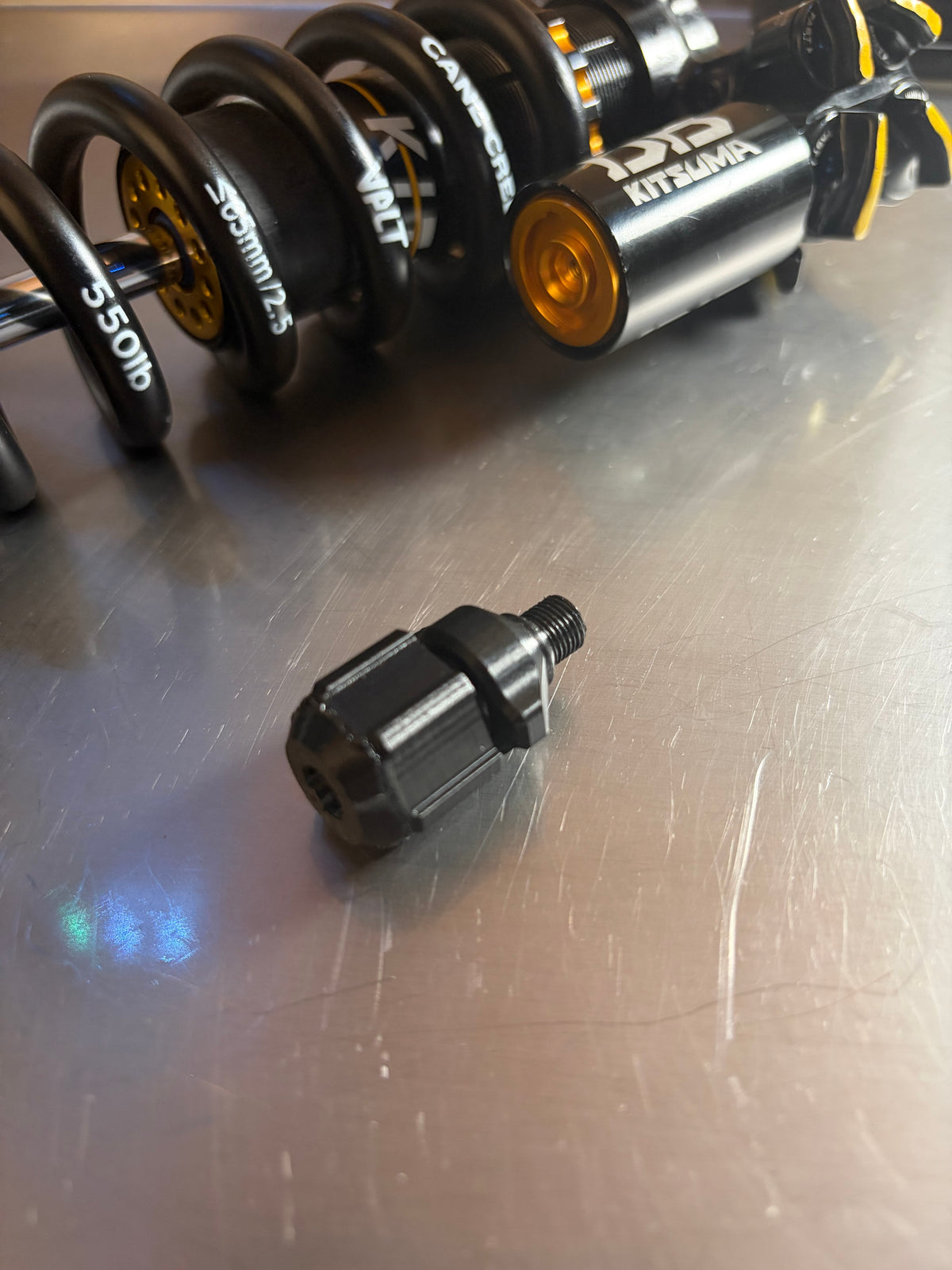

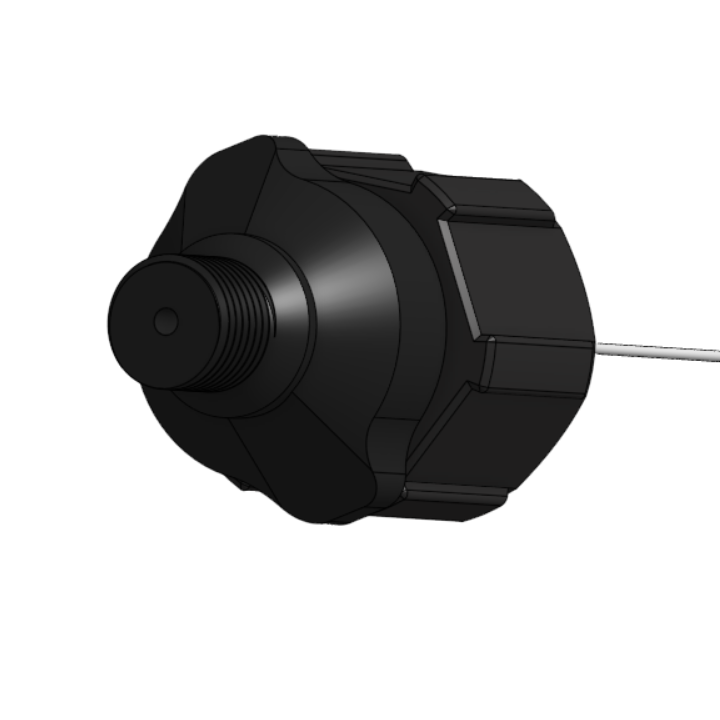

La version Home Mechanic (Lite) a des filets imprimés au lieu du métal. Elle fonctionne aussi bien, mais les filets imprimés vont s'user davantage à la longue, avec les utilisations répétées. C'est donc une version pensée pour un entretien moins fréquent.
La Lite est cotée pour 200 PSI au lieu de 300, et elle scelle un peu moins bien que la Deluxe. Pas de beaucoup, mais tu vas voir la pression descendre tranquillement sur le gauge. Le truc, c'est de pomper vite et de monter un peu plus haut que la pression que tu veux, puis de retirer l'aiguille quand le gauge repasse par ta pression cible.
Les filets de la Lite devraient te faire 10 entretiens complets et plus sans problème. Sur un exemplaire de test, j'ai vissé et dévissé le raccord plus de 20 fois et il fonctionnait encore parfaitement. Dans les faits, la façon dont tu ranges et manipules l'outil compte plus que le nombre d'entretiens que tu fais avec.
Ni l'une ni l'autre n'est un outil de shop. La version Deluxe est conçue pour le mécanicien maison et l'entretien occasionnel à régulier. Si tu refais 170 shocks par saison dans un shop de suspension professionnel, ce n'est clairement pas l'outil pour cette job-là.
Compatible avec
- FOX
- Vorsprung
- Öhlins
- X-Fusion
- Cane Creek
- La plupart des autres shocks avec un bouchon de caoutchouc (pellet) dans la chambre IFP ou bladder
Se branche sur n'importe quelle pompe à shock ou outil de remplissage avec un filet Schrader standard, y compris la pompe à shock ordinaire qui te sert déjà pour ta fourche. Aucun montage à l'azote nécessaire.
Utilise des aiguilles hypodermiques standard de calibre 23. Ce ne sont pas des aiguilles Luer lock.
Ce qui est inclus
- L'outil de pressurisation à aiguille, dans la version de ton choix
- Commandes canadiennes : 3 aiguilles de calibre 23
Les commandes hors Canada n'incluent pas d'aiguilles. L'expédition d'aiguilles à l'international est compliquée.
Ce n'est pas une grosse perte : les aiguilles de calibre 23 sont vraiment pas chères et se trouvent à peu près partout. Voir la section sur les aiguilles plus bas pour savoir quoi chercher.
Pression nominale et tests
La version Deluxe est cotée pour un maximum de 300 PSI. La version Home Mechanic (Lite) est cotée pour un maximum de 200 PSI.
Les deux ont été testées en enceinte de pression à 300 PSI, avec 20 tests de pression par raccord sur les différentes versions.
La plupart des shocks travaillent autour de 200 PSI ou moins, et c'est autour de ça que les deux versions sont conçues.
Ne dépasse pas la cote de ta version, et ne dépasse jamais 300 PSI. En particulier, n'utilise pas cet outil à 500 PSI sur des shocks inline haute pression. Pour des pressions comme celles-là, prends un outil coté professionnellement et conçu pour ça.
Assez léger pour que l'aiguille reste droite
22 grammes avec l'aiguille installée. L'outil en métal que j'utilisais avant pèse 50 grammes, et il prend de longues aiguilles propriétaires qui plient à peu près à chaque fois. Celui-ci est plus court et contient le moins de pièces métalliques possible, donc il n'y a presque pas de poids au bout de l'aiguille et elle reste droite pendant que tu travailles. Ça rend la job pas mal plus facile.
Les raccords sont gros et robustes, alors tu n'as pas besoin de forcer sur les connexions. Serre l'aiguille juste un peu, et pareil pour la connexion à la pompe à shock. Aux pressions normales, ça scelle sans forcer.
Et même en étant beaucoup plus léger, il se situe à peu près au même prix que les alternatives.
Les aiguilles dont tu as besoin
Les deux versions utilisent des aiguilles hypodermiques standard de calibre 23 (23 gauge). Elles n'utilisent pas d'aiguilles Luer lock.
Prends la longueur de 25 mm (1 pouce). C'est la plus courte des deux tailles courantes, et c'est justement cette longueur-là qui garde l'aiguille rigide. Les aiguilles de 35 mm existent aussi, mais elles sont un peu longues pour cet usage et plient plus facilement.
Comme ce sont des aiguilles médicales standardisées, elles sont peu coûteuses et faciles à trouver dans la plupart des pays. Compare ça aux aiguilles propriétaires de certains outils en métal : autour de 20 $ pour deux, et impossible de les remplacer par des aiguilles médicales.
Voici un exemple d'aiguilles qui fonctionnent : aiguilles calibre 23, 25 mm sur Amazon Canada.
Comme l'aiguille est un consommable, tu en mets une neuve dès que la pointe s'émousse, au lieu de remplacer l'outil au complet.
Comment l'utiliser

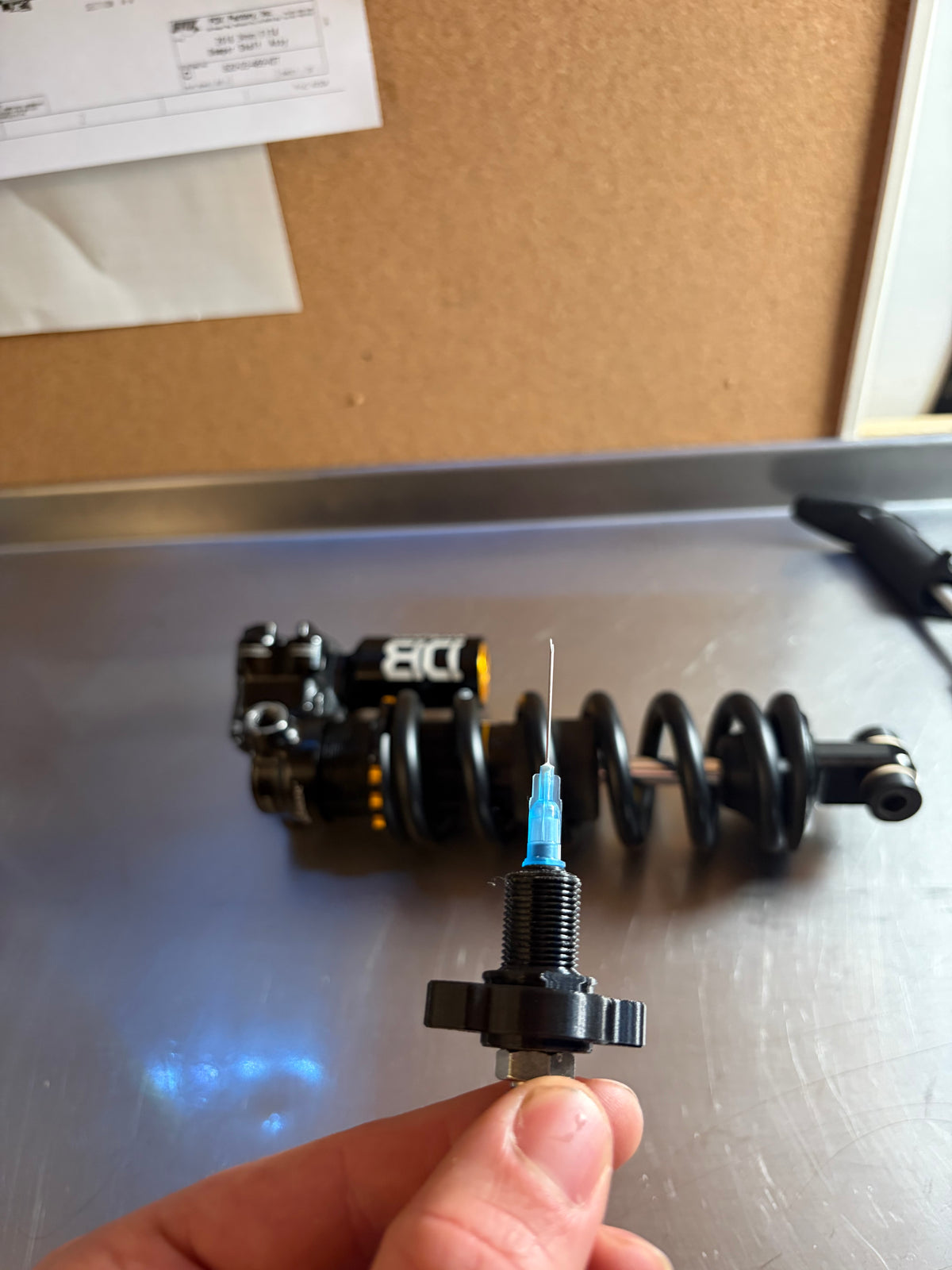

- Installe une aiguille neuve, en la serrant juste un peu

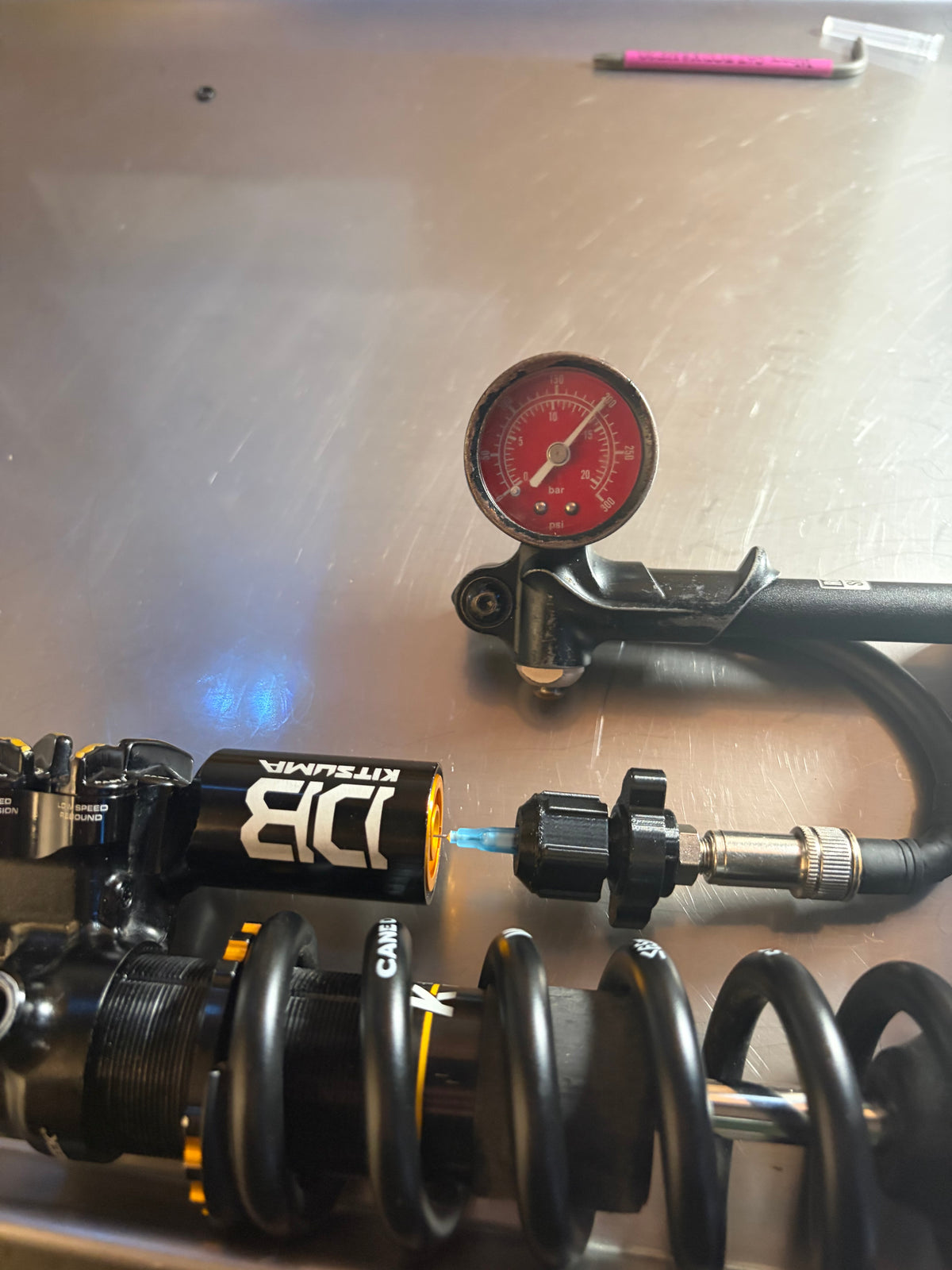

- Visse l'outil sur ta pompe à shock ou ton outil de remplissage

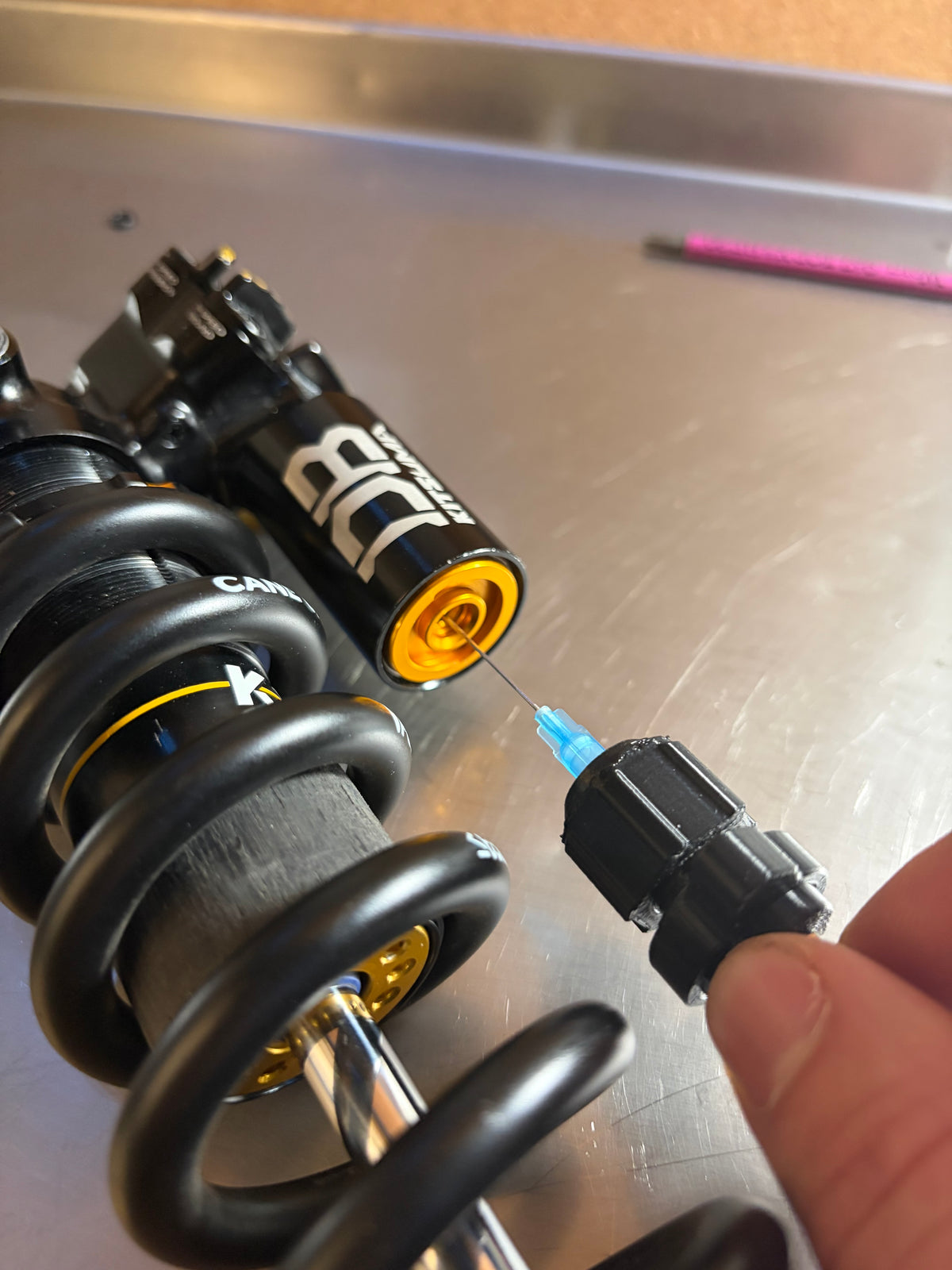

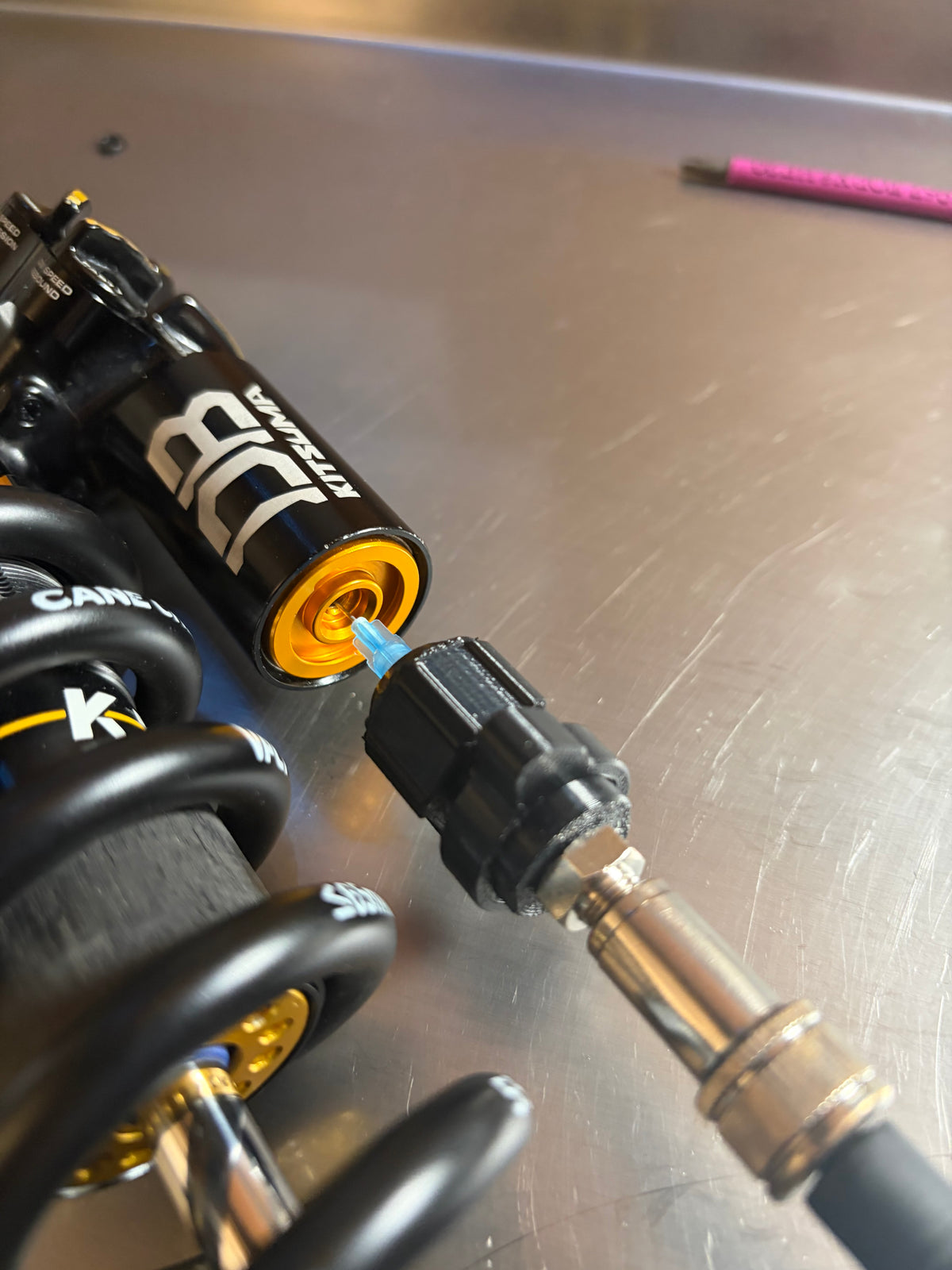

- Insère l'aiguille au centre du pellet en la tournant doucement, sans jamais forcer
- Gonfle lentement jusqu'à ta pression cible, en restant dans la cote de ta version
- Retire l'aiguille rapidement et resserre le pellet immédiatement
- Cycle la tige pour confirmer qu'elle revient bien
Sur la version Lite, pompe vite. Elle fuit légèrement, alors monte un peu plus haut que la pression voulue et retire l'aiguille quand le gauge redescend à ta cible. C'est d'essayer de rester pile sur le chiffre avant de retirer l'aiguille qui rend ça fatigant.
Ne serre pas trop l'aiguille. Un petit serrage suffit pour un bon scellement. Si tu forces trop, le raccord mâle (slip fit) peut plier légèrement quand tu retires l'aiguille. Si tu vois une fuite, resserre un peu plus, mais tu ne devrais jamais avoir besoin de beaucoup.
Ne plie jamais l'aiguille. C'est le fait de la tourner doucement en l'insérant qui garde la pointe droite et le pellet intact.
Nouveau à la pressurisation à aiguille ? Lis notre guide complet : How to pressurize or depressurize a damper using a needle fill tool (en anglais). Il couvre la dépressurisation, les retenues de pellet, le serrage du pellet, et pourquoi tu n'as pas vraiment besoin d'azote.
Comment c'est fait
Faire une version entièrement imprimée en 3D de cet outil n'a pas été simple. Ça a demandé des tolérances très précises, beaucoup d'essais, et une technique d'impression développée spécifiquement pour empêcher la pression d'entrer dans la pièce imprimée.
Le résultat vient d'années de travail sur les pièces Shockwave, à pousser les limites de ce que l'impression 3D peut réellement tenir.
⚠️ Avertissement
Cet outil est destiné aux gens qui font l'entretien de leur amortisseur lorsque la chambre IFP ou bladder doit être rechargée.
Deluxe : maximum 300 PSI. Home Mechanic (Lite) : maximum 200 PSI. Ne dépasse pas la cote de ta version. Nous ne pouvons pas garantir que l'outil ne brisera pas ou ne causera pas de blessure s'il est utilisé au-delà de sa cote.
Pour relâcher la pression d'un shock, fais-le avec la pompe à shock débranchée, ou avec une aiguille seule. Piquer dans une chambre déjà sous pression avec la pompe branchée transfère toute la pression d'un coup dans un outil fermé. L'outil est livré sans valve Schrader interne justement pour que la pression puisse sortir au lieu de s'accumuler.
Les aiguilles sont coupantes et la chambre est sous pression. Porte des lunettes de protection et manipule les aiguilles avec soin. Jette les aiguilles usagées dans un contenant pour objets piquants ou tranchants, ou rapporte-les à la pharmacie dans le cadre d'un programme de récupération d'aiguilles. Les options varient selon l'endroit, et ne présume pas qu'un shop de vélo accepte les aiguilles usagées à moins qu'il te l'ait confirmé.
Outil pour mécanicien maison seulement. Solide et précis, mais pas conçu pour le volume d'un shop. En achetant ou en utilisant cet outil, tu acceptes nos conditions d'utilisation.
