Ce produit inclut des fichiers STL seulement. Tu dois les imprimer toi-même avec une imprimante 3D. Aucun produit physique ne sera expédié.

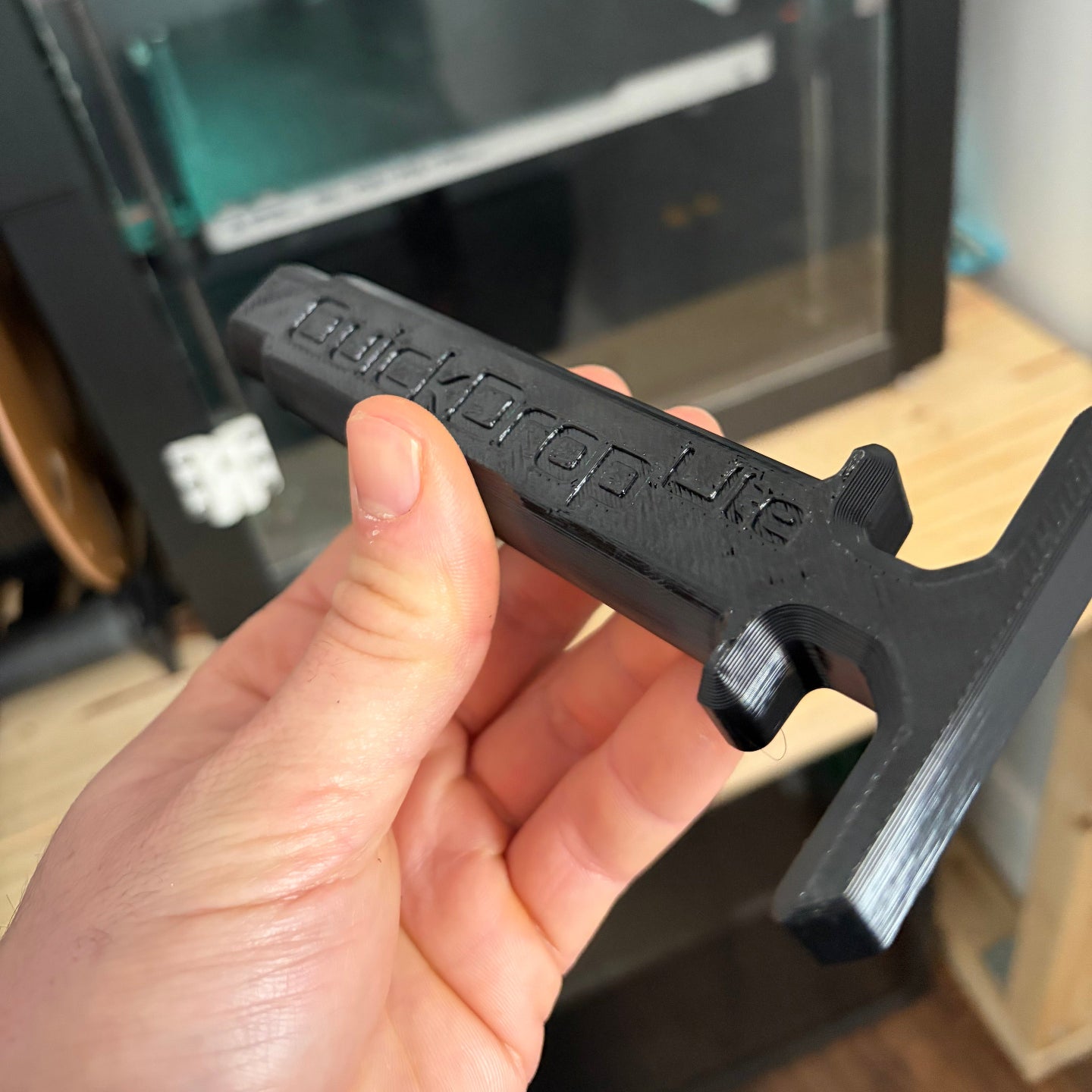

Le QuickDrop Lite est une version simplifiée, 100% digitale, de notre système de retrait de fourche. Il permet de garder tes bearings de headset, spacers et stem alignés pendant que la fourche est retirée, pour éviter de transformer ton établi en explosion de pièces de headset.

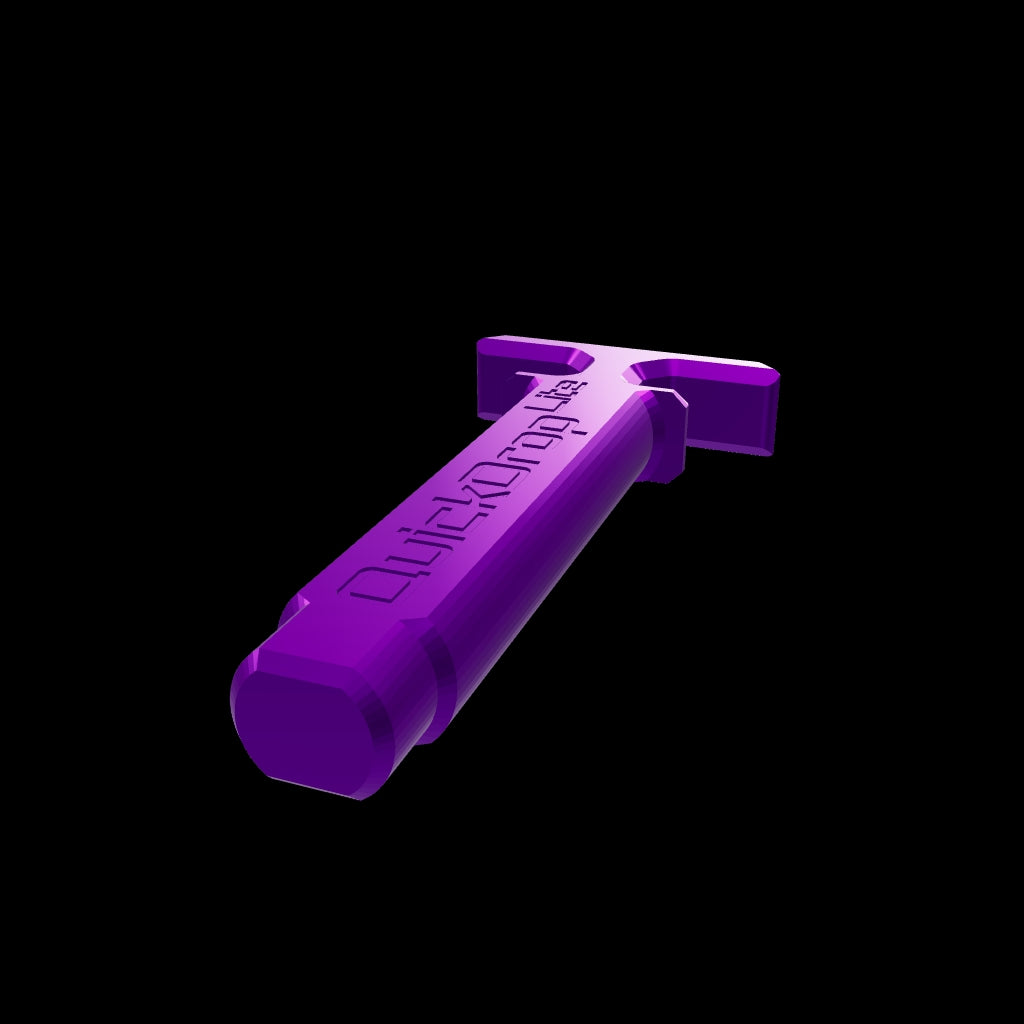

Ceci est la Top Part uniquement, redesignée avec une poignée intégrée. C’est légèrement différent du “vrai” QuickDrop (système Top + Bottom avec twist-lock), mais ça fonctionne extrêmement bien pour les changements rapides et le service en atelier.
Fonctionnement
Le QuickDrop Lite s’insère dans le steerer tube par le dessus. Son embout est dimensionné pour correspondre au diamètre interne d’un steerer standard et utilise des tolérances serrées pour rester bien en place pendant le retrait.
Retire ton top cap, insère le QuickDrop Lite dans le steerer, puis pousse la fourche vers le bas. Lorsque la fourche descend, l’outil suit dans la zone du headset et aide à garder les bearings en place, les spacers ordonnés et le stem aligné.
Le remontage fonctionne à l’inverse : guide le steerer vers le haut en appliquant une légère pression sur l’outil. Le headset reste centré, donc tout se remonte proprement.
Notes importantes
Version Lite (Top Part seulement). Il n’y a pas de pièce inférieure ni de système de verrouillage twist-lock. Si tu veux un système complet verrouillé pour le stockage, c’est un autre produit.
Le bearing inférieur peut rester sur la fourche lors du démontage selon le headset et son ajustement. C’est normal. Le but ici est un service rapide et de garder le stack organisé, pas le stockage long terme.
Fichiers STL seulement (download digital)
Ceci est un produit digital. Tu achètes uniquement les fichiers STL pour imprimer le QuickDrop Lite toi-même.
Aucun produit physique n’est expédié. Maximum de 3 téléchargements par achat.

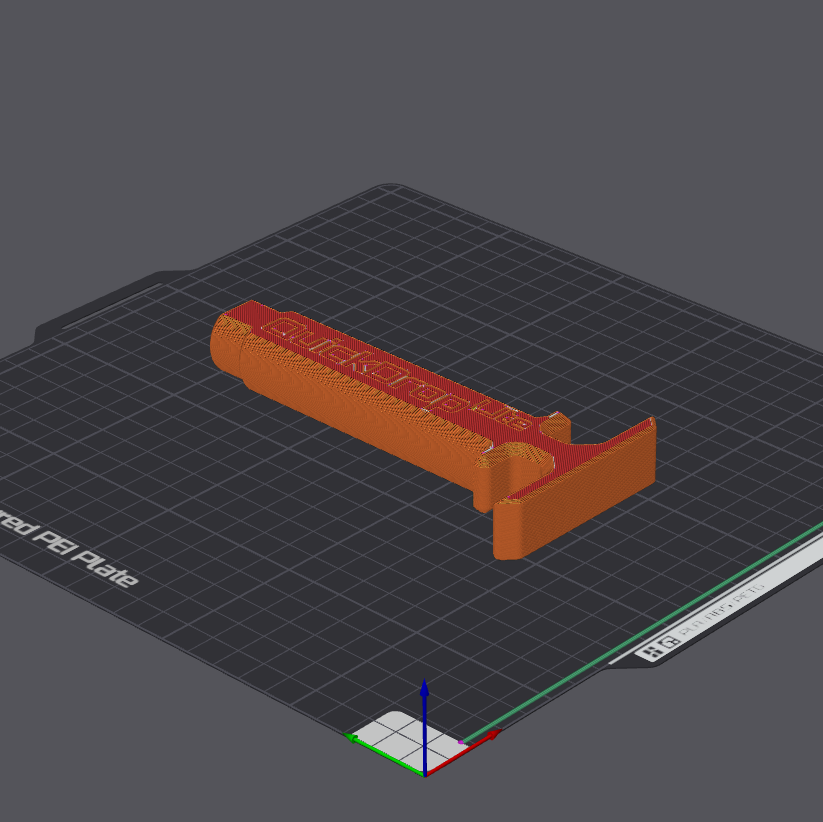

Print specifications
- Layer height : 0.20 mm (nozzle 0.4) / 0.30 mm (nozzle 0.6)
- Nozzle : 0.4 mm ou 0.6 mm
- Walls : 4 walls (nozzle 0.4) / 3 walls (nozzle 0.6)
- Infill : 25% (nozzle 0.4) / 10% (nozzle 0.6)
- Supports : non requis
Print avec le matériau de ton choix. Testé avec succès en PLA, PETG, ABS et ASA.
Contenu inclus
- Fichiers STL QuickDrop Lite (Top Part + poignée)
- Aucun item physique n’est expédié.
Disclaimer de responsabilité
Le téléchargement, l’impression et l’utilisation de ce fichier sont à tes risques. Shockwave Parts n’est pas responsable des dommages, blessures ou défaillances causés par une mauvaise utilisation, une mauvaise calibration d’imprimante ou des matériaux inadéquats.
Acceptation des termes
En complétant ton achat, tu confirmes avoir lu, compris et accepté les conditions et la licence ci-dessus.
